     Tytuł: Intek M-550
    PostNapisane: wtorek, 12 paź 2010, 22:51
    Offline
    Zaawansowany
    Zaawansowany

    Dołączył(a): poniedziałek, 15 lut 2010, 00:41
    Posty: 175
    Radio: Alan 42 i RCI-2950DX
    Mic: EC-2023

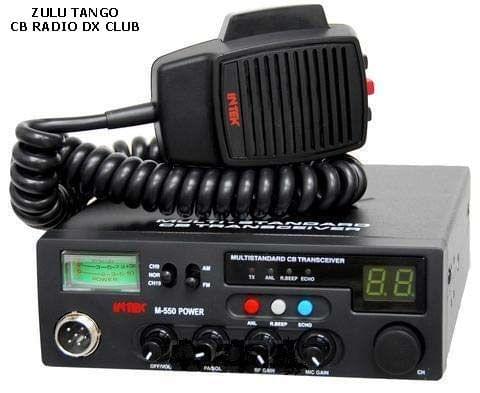

    CB radio Intek M-550

    Obrazek

    Dane techniczne Intek M-550

    Intek M-550 - ogólne
    Ilość kanałów 40/80 AM/FM
    Pasmo pracy 25.315 – 29.105 MHz
    Temp. pracy -10°/+55°C
    Napięcie zasilania 13.2Vdc ±15%
    Wymiary 180 (L) x 50 (H) x 153 (D) mm
    Waga 940 gr.

    Intek M-550 - odbiornik
    System Podwójna konwersja na superheterodynie
    Częstotliwości pośr. 1° 10.695 MHz / 2° 455 KHz
    Czułość 0.5uV przy 20dB SINAD (FM)
    0.5uV przy 20dB SINAD (AM)
    Audio @10% THD 2.5W at 8 ohm
    S/N 45dB
    Pobór prądu 400mA (stand-by)

    Intek M-550 - nadajnik
    Moc nadawania 4W at 13.2Vdc
    Modulacja 85% to 90% (AM)
    1.8 KHz ±0.2 KHz (FM)
    Impedancja anteny 50 ohm
    Pobór prądu 1500mA (bez modulacji)


    Poniżej opis panelu przedniego Intek M-550 wraz z graficznym oznaczeniem przycisków i potencjometrów.

    1. SWR – Analogowy wskaźnik siły odbieranego (w zakresie S0 - S9+30) i nadawanego
    sygnału.
    2. Przełącznik kanałów CH9/CH19. Trój-pozycyjny przełącznik do kanałów alarmowych
    CH9 oraz CH19 w zaprogramowanym paśmie kanału. Przełącznik ustawiony w
    centralnej pozycji wprowadza radiotelefon do zwykłej pracy na kanałach pasma.
    3. Przełącznik modulacji AM/FM – przełącznik modulacji AM/FM zarówno w TX jak i
    RX, jeśli żądana modulacja jest udostępniona w ramach zaprogramowanej
    częstotliwości pasma.
    Przełącznik UK/CE – Jeśli została zaprogramowana częstotliwość pasma UK (Wielkiej
    Brytanii), to należy przełącznik ustawić w pozycji AM, aby wybrać CE.
    4. Wskaźnik TX (nadawania) – Czerwona dioda LED sygnalizuje świeceniem funkcję
    nadawania.
    5. Wskaźnik ANL - zielona dioda LED świeceniem sygnalizuje pracę funkcji ANL
    6. Wskaźnik BEEP – ta zielona dioda sygnalizuje włączenie sygnalizacji dźwiękowej
    Roger Beep.
    7. Wskaźnik ECHO – ta zielona dioda LED sygnalizuje włącznie funkcji ECHO. Ta funkcja
    jest dostępna wyłącznie wtedy, gdy zainstalowana zostanie dodatkowa karta ECHO
    (ECHO-550P).
    8. Wyświetlacz LED – Duży dwucyfrowy wyświetlacz wskazuje kanał pracy oraz kod
    zakresu częstotliwości CB danego kraju.
    9. Przełącznik kanałów – Tym przełącznikiem wprowadza się poszczególne kanały w
    postępie pojedynczym. Przełącznik funkcjonuje w kierunku w prawo – zwiększając
    numer kanału, oraz w lewo – zmniejszając numer kanału.
    10. Przycisk ECHO – Jest to przycisk włączający funkcję ECHO, dostępną jedynie po
    zainstalowaniu opcjonalnej karty ECHO (ECHO- 550P). Instrukcja instalacji karty
    znajduje się przy karcie ECHO.
    11. Regulacja MIC GAIN – Radiotelefon posiada dynamiczny mikrofon o wysokiej jakości.
    Czułość mikrofonu może być regulowana przy pomocy gałki kontrolnej MIC GAIN.
    12. Przycisk Roger BEEP - przycisk włączający funkcje Roger Beep (automatycznie
    wysyłanego sygnału „Beep” kończącego każdą sesję nadawania).
    13. Regulacja RF GAIN – urządzenie jest zaopatrzone w wysokiej czułości i selektywności
    odbiornik. Czułość odbiornika można regulować przy pomocy gałki RF GAIN. Wygodnie
    jest zredukować czułość odbiornika w przypadku pojawienie się sygnałów z lokalnych
    stacji, a zwiększenie jej w przypadku odsłuchiwania sygnałów słabych, bądź
    komunikacji na dużych odległościach.
    14. Przycisk / wskaźnik ANL - Jest to przycisk do (Automatic Noise Limiter), funkcji
    mającej za zadanie redukcję zakłóceń elektrycznych lub elektromagnetycznych oraz
    interferencji na używanym kanale. Świecenie wskaźnika (5) na zielono potwierdza
    działanie funkcji ANL. Ponowne przyciśnięcie (14) wyłącza działanie funkcji.
    15. Regulacja PA/SQL - Regulacja SQL (Squelch) – umożliwia wyciszenie zakłóceń tła
    odbiornika. Przekręcaj gałkę SQL w prawo, aż do zaniknięcia zakłóceń pochodzących z
    tła. Ustaw gałkę Sqelch w pozycji skrajnej lewo w przypadku odsłuchiwania
    najsłabszych sygnałów


    Nie masz wystarczających uprawnień, aby zobaczyć pliki załączone do tego postu.


    Góra
     Zobacz profil Wyślij e-mail

     Tytuł: Re: Intek M-550
    PostNapisane: sobota, 16 paź 2010, 19:41
    Offline
    Starszy nowicjusz
    Starszy nowicjusz

    Dołączył(a): niedziela, 14 lut 2010, 18:08
    Posty: 26
    Lokalizacja: N.IRELAND/KASZEBE
    Fajne radio szkoda tylko,ze spaprali je niedajac ssb skoro dali juz echo,rogera i wbudowany swr.To tak jakby kupic telewizor z 42 calowa obudowa w ktorej zamontowany bedzie 14 calowy kineskop.

    _________________
    BAZA-YAESU FT897 ant-ANTRON A 99,DIPOL dom. rob. NA 11 i 40 m
    SAM.OS.-ALAN 100+ANT.SPRINGER TORNADO
    68/161KS001

    ---KUPUJ PL!!----


    Góra
     Zobacz profil Wyślij e-mail

     Tytuł: Re: Intek M-550
    PostNapisane: sobota, 16 paź 2010, 20:07
    Offline
    Zaawansowany
    Zaawansowany

    Dołączył(a): poniedziałek, 15 lut 2010, 00:41
    Posty: 175
    Radio: Alan 42 i RCI-2950DX
    Mic: EC-2023
    Obawiam się, że wyposażenie Inteka M-550 w SSB znacznie zwiększyłoby jego koszty produkcji, a co za tym idzie również jego cenę. Obecnie Intek M-550 jest już dostępny w cenie 260zł.


    Góra
     Zobacz profil Wyślij e-mail

     Tytuł: Re: Intek M-550
    PostNapisane: niedziela, 17 paź 2010, 17:58
    Offline
    Starszy nowicjusz
    Starszy nowicjusz

    Dołączył(a): niedziela, 14 lut 2010, 18:08
    Posty: 26
    Lokalizacja: N.IRELAND/KASZEBE
    O ile by sie zwiekzylo skoro to radio ma juz praktycznie wszystko,o 100?200zl?-to max i nawet wtedy za 500zl Gdyby dali to ssb owy intek bylby najlepiej sprzedajacym sie radiem,a tak poco te wszystkie ''bajery''poco komu zakres 25-29mhz bez ssb.Lepiej zeby juz wypuscili na rynek kapletnego''golasa'' za 100-150zl skoro za 260 potrafili poupychac to wszystko.Wtedy bylby godny uwagi ze wzgledu na cene dla osob szukajacych najtanszego,podstawowego rozwiazania.Moim zdaniem intek zaprzepascil swoja naprawde duza szanse.Ja osobiscie wolalbym nowego inteka z ssb za 500zl nisz w tej samej cenie jakies uzywane''cos''.

    _________________
    BAZA-YAESU FT897 ant-ANTRON A 99,DIPOL dom. rob. NA 11 i 40 m
    SAM.OS.-ALAN 100+ANT.SPRINGER TORNADO
    68/161KS001

    ---KUPUJ PL!!----


    Góra
     Zobacz profil Wyślij e-mail

     Tytuł: Re: Intek M-550
    PostNapisane: czwartek, 19 sty 2012, 00:24
    Offline
    Zaawansowany
    Zaawansowany

    Dołączył(a): niedziela, 2 maja 2010, 11:57
    Posty: 186
    Radio: YAESU FT 450
    Antena: Hustler BTV5
    Tak wygląda moduł echa dla Inteka M-550


    Nie masz wystarczających uprawnień, aby zobaczyć pliki załączone do tego postu.
